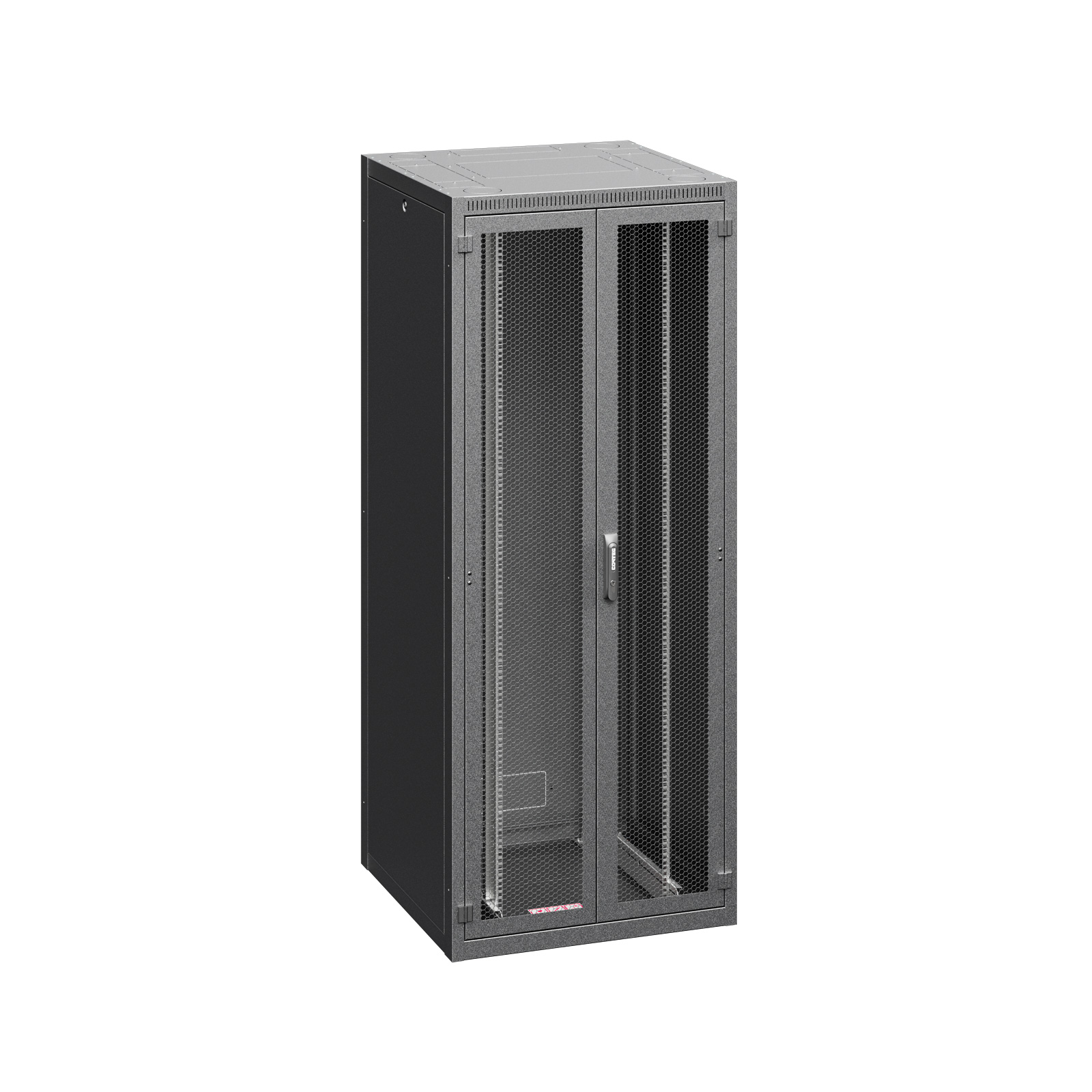

Los armarios de datos Ri7 de iSEVEN están diseñados para ofrecer una relación calidad-precio inmejorable. Se trata de armarios universales con una capacidad de carga de hasta 800 kg.
El armario iSEVEN Ri7 está diseñado para ofrecer una relación inmejorable entre precio, utilidad y calidad. Ideal para instaladores y clientes finales que desean dedicar menos tiempo a elegir entre distintas opciones.
Tras una meticulosa investigación, hemos preparado una cartera de los formatos más solicitados con un diseño universal y un conjunto limitado de opciones. iSEVEN está pensado para su uso en salas de servidores, centrales de telecomunicaciones, así como como unidad independiente. El armario de datos iSEVEN Ri7 de 19" cumple todos los requisitos para la instalación segura de elementos activos, cableado, ventilación de aire y fuentes de alimentación. El conjunto de opciones es reducido en comparación con los armarios PREMIUM configurables.
| Nombre de la línea de productos |
iSEVEN Ri7 |
|---|---|
| Altura (U) |
27, 42, 15, 21, 45, 48
|
| Altura (mm) |
778, 1 044, 1 311, 1 978, 2 111, 2 245
|
| Diseño |
Svařovaný rám |
| Anchura (mm) |
600, 800
|
| Profundidad (mm) |
800, 600, 1 000, 1 200
|
| Capacidad de carga (kg) |
800 |
| Puertas delantera y trasera |
4 tipos de puertas (tipo G, S, P y W) disponibles para instalación delantera o trasera y 1 tipo de panel trasero. Ángulo de apertura de la puerta de 180°, sentido de apertura fácil de conmutar, tirador abatible con perfil DIN intercambiable. |

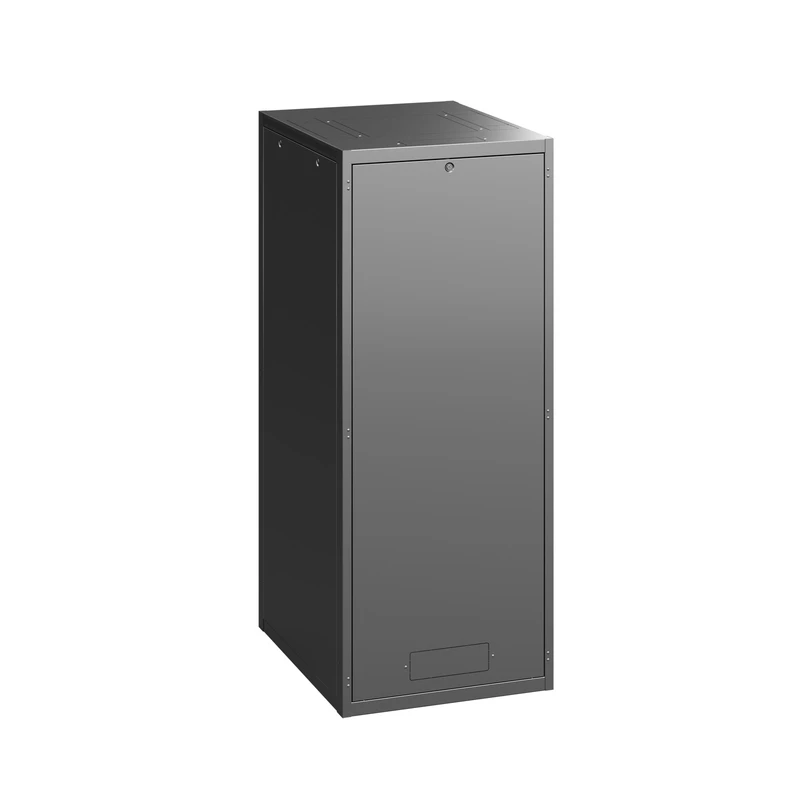

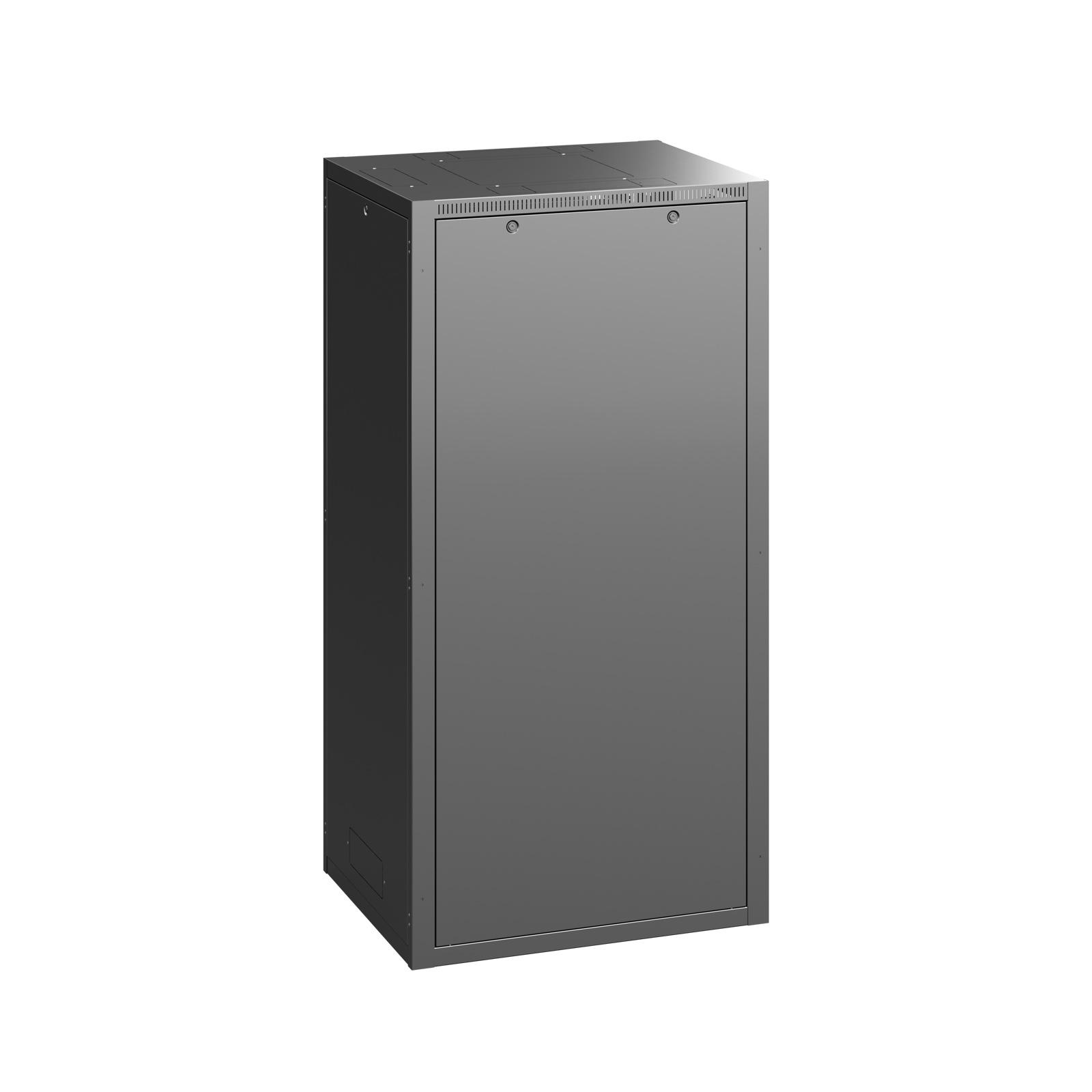

| Puerta principal |
|
| Puerta trasera |
|
| Paneles laterales |
Fácilmente desmontable, provisto de cerradura |

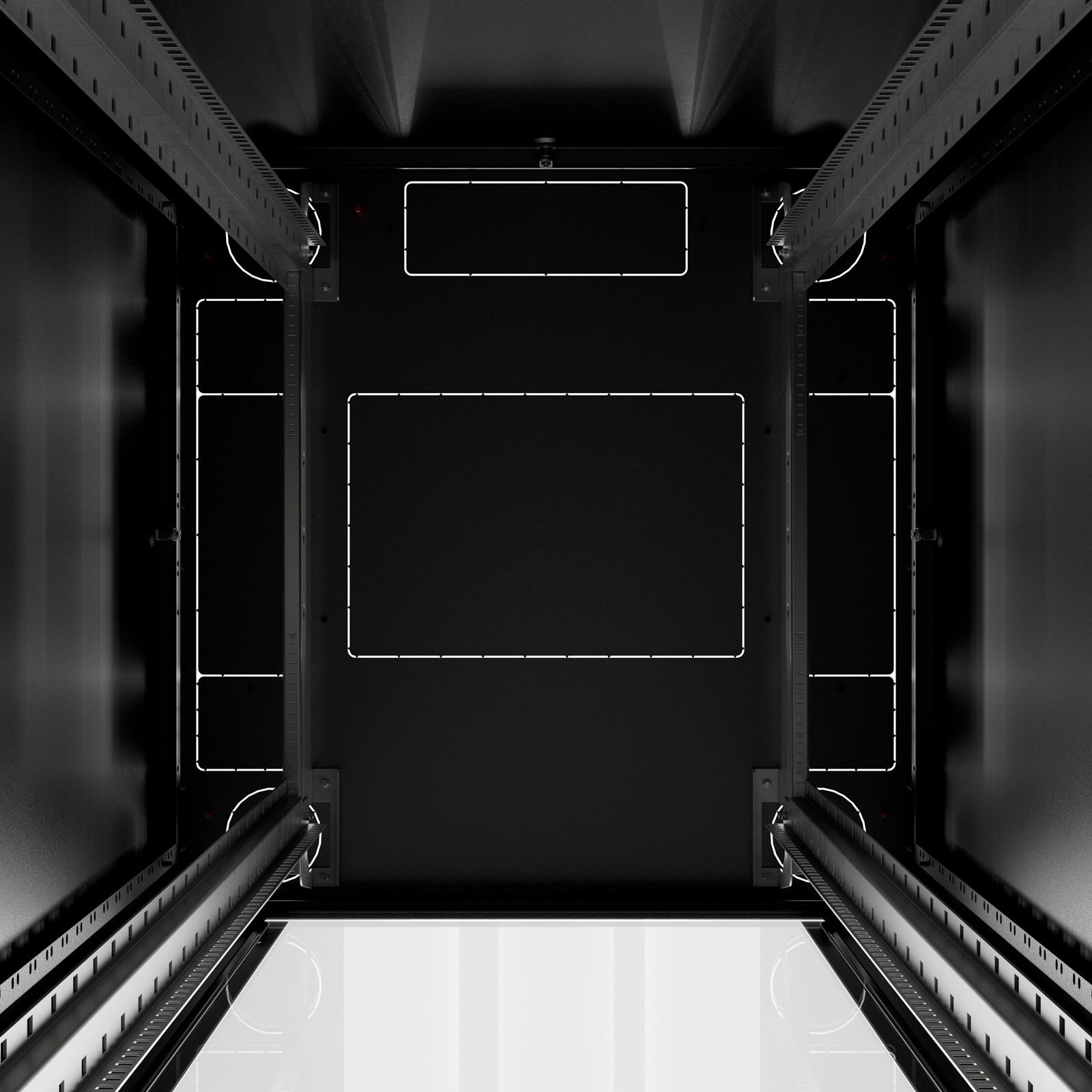

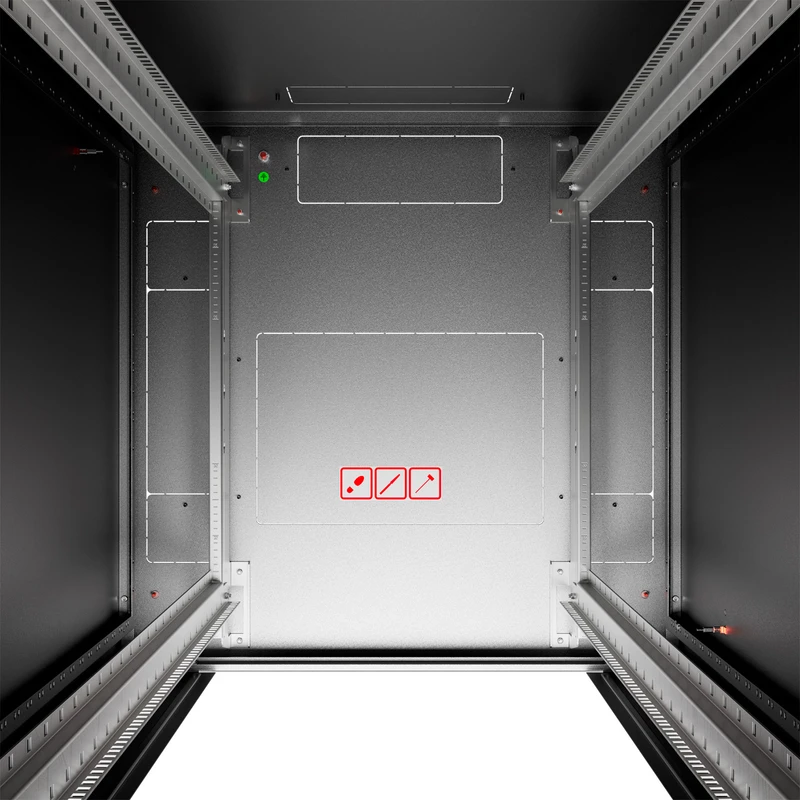

| Tapas superior e inferior |
Otvory pro ventilační jednotku (480×280/440 mm) a kabelové vstupy v provedení s vylamovacími otvory; jejich počet závisí na konkrétním půdorysu. |
| Entradas de cables |
|
| Configuración estándar |
2 pares de carriles verticales en L deslizantes de 19"", señalización de las posiciones de montaje individuales, incluido el número de posición, 1 par de paneles laterales con cerradura Puerta delantera de cristal con cerradura de palanca de un punto, inserto DIN sustituible, llave universal 333 Panel trasero de chapa con entrada de cables, llave universal Tapones de separación de chapa en entradas de cables y aberturas para unidades de ventilación Kit de toma de tierra 4x pies ajustables 28x kit de montaje |
| Diseño de color |
RAL7035 o RAL9005 |
| Pies / ruedas |
Pies ajustables, ruedas giratorias y con freno |
| Rieles |
2 pares de rieles deslizantes de 19" L |
| Grado de protección IP |
IP30 |
| Anchura empaquetado (mm) |
640, 840 |
| Altura embalado (mm) |
913, 1 179, 1 446, 2 113, 2 246, 2 380 |
| Profundidad embalado (mm) |
640, 840, 1 040, 1 240 |
| Otros |
Podpora systému OptiWay – 12× matice M6 na horním rámu |
| Nota |
Další konfigurace jsou k dispozici. Více informací najdete v přiloženém technickém listu v sekci „Ke stažení“ níže. |
